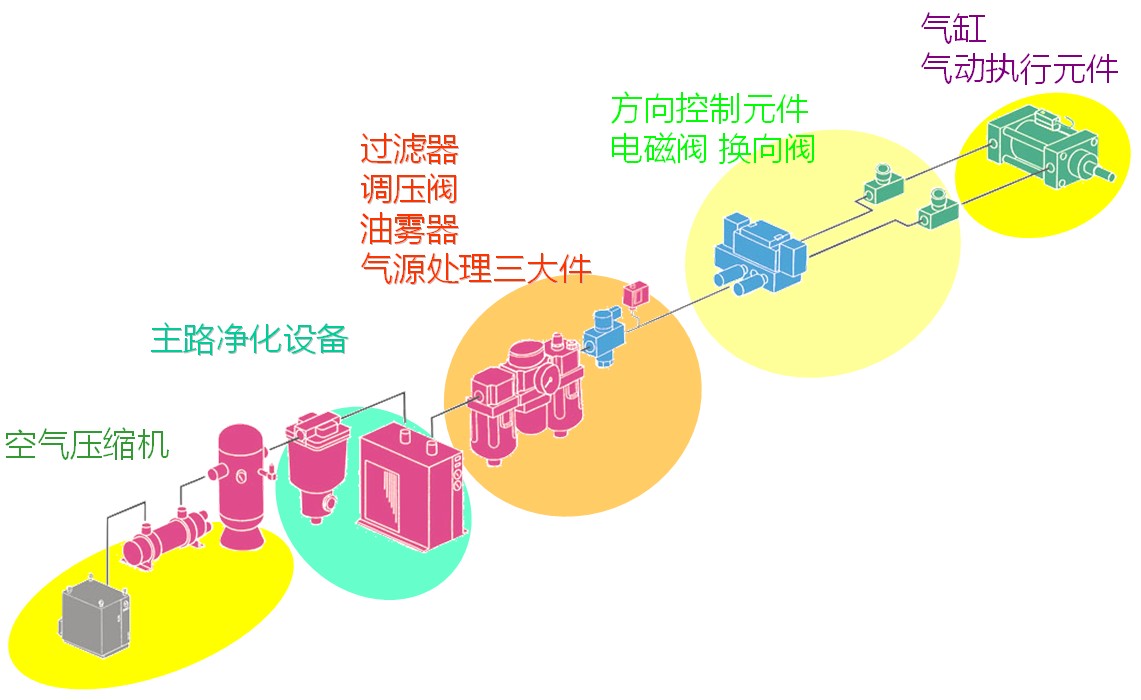

气动系统简要介绍及组成气动系统的组成:1、空气压缩机2、主路净化设备3、气源处理三大件,过滤器、调压阀、油雾器4、方向控制元件:电经阀、换向阀5、气动执行元件:气缸、气动执行器

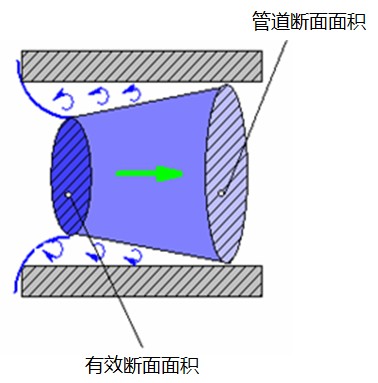

气动元件气体流量及相关参量1、有效断面面积当流体流经管道时,由于管道的阻尼作用,实际供流体流动的断面面积较管内面积少。而实际流通断面面积称为有效断面面积。2、CV值Q=流量公升/分钟。P2=出口压力(bar)。△P=允许压力降。CV值为1表示在压力降为1PSI的条件下,流通能力为每分钟可以流过1加伦的水。
气动系统的特点(优点与缺点)一、气动系统的优点(1)适用性 大多数工厂和车间在作业区备有压缩空气源,移动式压缩机可用在更远的场合。(2)贮存 按需要容易地贮存大容量的压缩空气。(3)设计和控制简单 使用气动元件属于简单设计,因而容易适合控制较简单的自动系统。与液压传动相比,气压传动反应快,动作迅速,一般只需 就可建立起需要的压力和速度;因此,它特别适用于实现系统的自动控制。调节控制方便,既可组成全气动控制回路,也可与电气、液压结合实现混合控制。(4)运动的选择 气动元件易于实现无级调速的直线和回转运动。(5)经济 由于气动元件价格合适,整套装置费用较低,而且气动元件寿命长,不需要维修,所以维护费用较低。(6)可靠性 气动元件有很长的工作寿命,所以系统有很高的可靠性。(7)恶劣环境适应性 压缩空气很大程度上不受高温、灰尘、腐蚀的影响,这一点是别的系统所不能及的。(8)环境干净 气动元件是清洁的,并有特殊的排出空气处理方法,可装入标准的洁净车间内。(9)安全性 在危险场所不会引起火灾,若系统过载则执行元件只会停止或打滑。气动执行元件不会发热。二、气动系统的缺点(1)由于空气具有可压缩性,载荷变化时运动平稳性稍差...
